Elektrischer Anschluss

WICHTIGE INFORMATION

notice

Dieses Produkt kann einen Gleichstrom im äußeren Schutzerdungsleiter verursachen. Als Fehlerstrom-Schutzeinrichtung (RCD) kann auf der AC-Seite ein RCD des Typs A oder B ≥ 300 mA verwendet werden. Die Verwendung eines RCDs Typs A wird im Webserver unter Service > Allgemein > Externe Hardwareeinstellungen > Fehlerstrom-Schutzeinrichtungen freigegeben. (Default-Einstellung: RCD Typ A freigegeben).

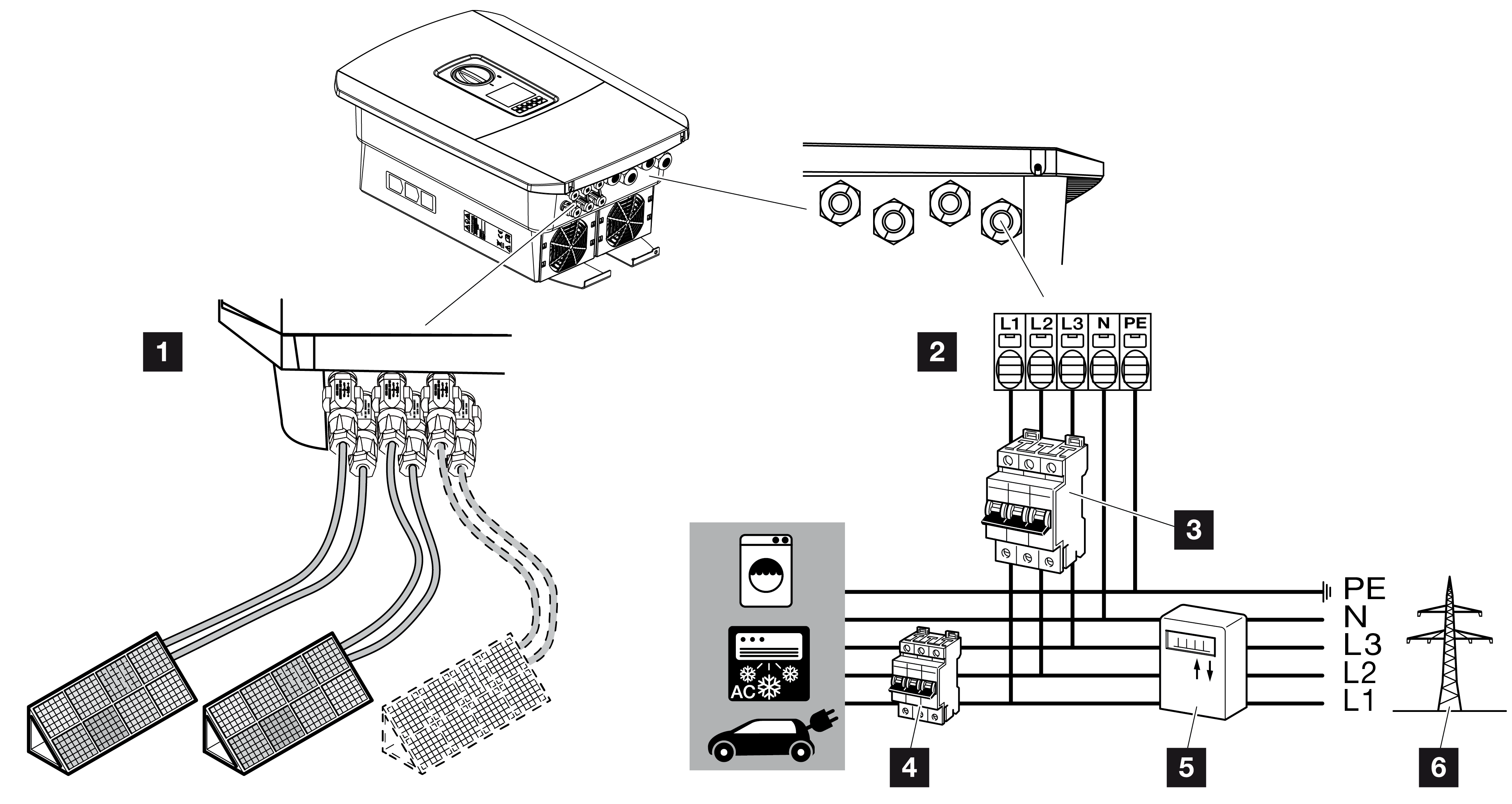

1

Anschlüsse Wechselrichter: DC-Anschlüsse

2

Anschlüsse Wechselrichter: AC-Anschlussklemme

HINWEIS! Es ist darauf zu achten, dass die Belegung der Phasen der AC-Anschlussklemme und der Phasen im Hausnetz einheitlich sind.

3

Externe Anschlüsse: Leitungsschutzschalter Wechselrichter

4

Externe Anschlüsse: Leitungsschutzschalter Verbraucher

5

Externe Anschlüsse: Energiezähler

6

Externe Anschlüsse: Öffentliches Netz
