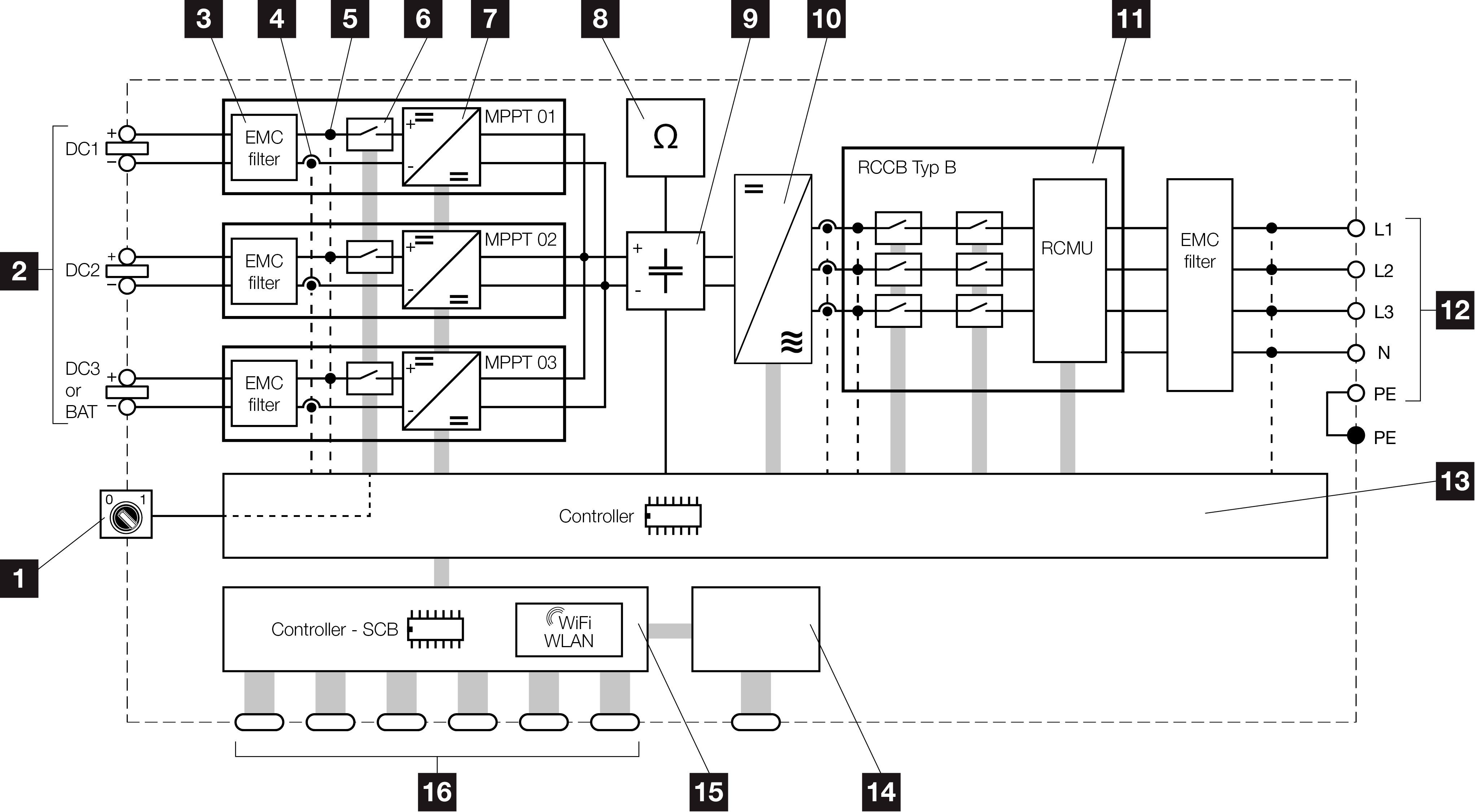

Blockschaltbild

1

DC-Schalter

2

DC-Eingang

3

Filter elektromagnetische Verträglichkeit (EMV)

4

Messpunkt Strom

5

Messpunkt Spannung

6

Elektronische DC-Freischaltstelle

7

DC-Steller

8

Isolationsüberwachung

9

Zwischenkreis

10

Wechselrichterbrücke

11

Netzüberwachung und -abschaltung

12

3-phasiger AC-Ausgang

13

Systemsteuerung mit MPP-Tracker

14

Anzeige/Display

15

Smart Communication Board (SCB)

16

Schnittstellen (z. B. Ethernet, USB, Energiezähler)
