Panoramica del sistema

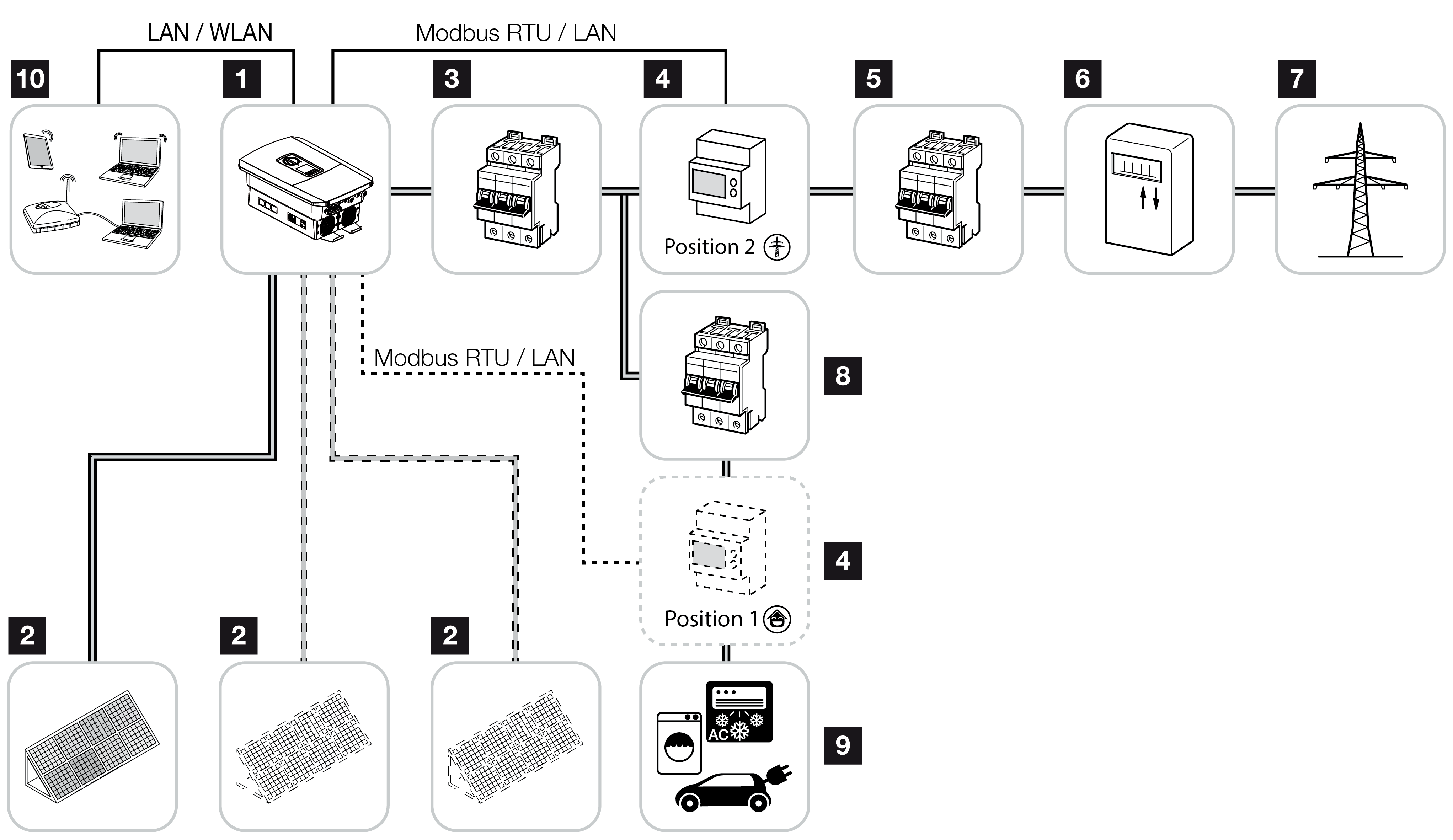

PLENTICORE plus G2 con 3 ingressi FV

1	Inverter
2	Generatori FV (numero a seconda del tipo)
3	Interruttore automatico inverter
4	Contatore di energia digitale (Modbus RTU) Consumo domestico (posizione 1) oppure scambio con la rete (posizione 2). La posizione 2 dovrebbe essere preferita.
5	Interruttore generale per uso domestico
6	Contatore di produzione o Smart Meter (non in tutti i paesi)
7	Rete pubblica
8	Interruttore automatico utenza elettrica
9	Utenza elettrica
10	Comunicazione inverter

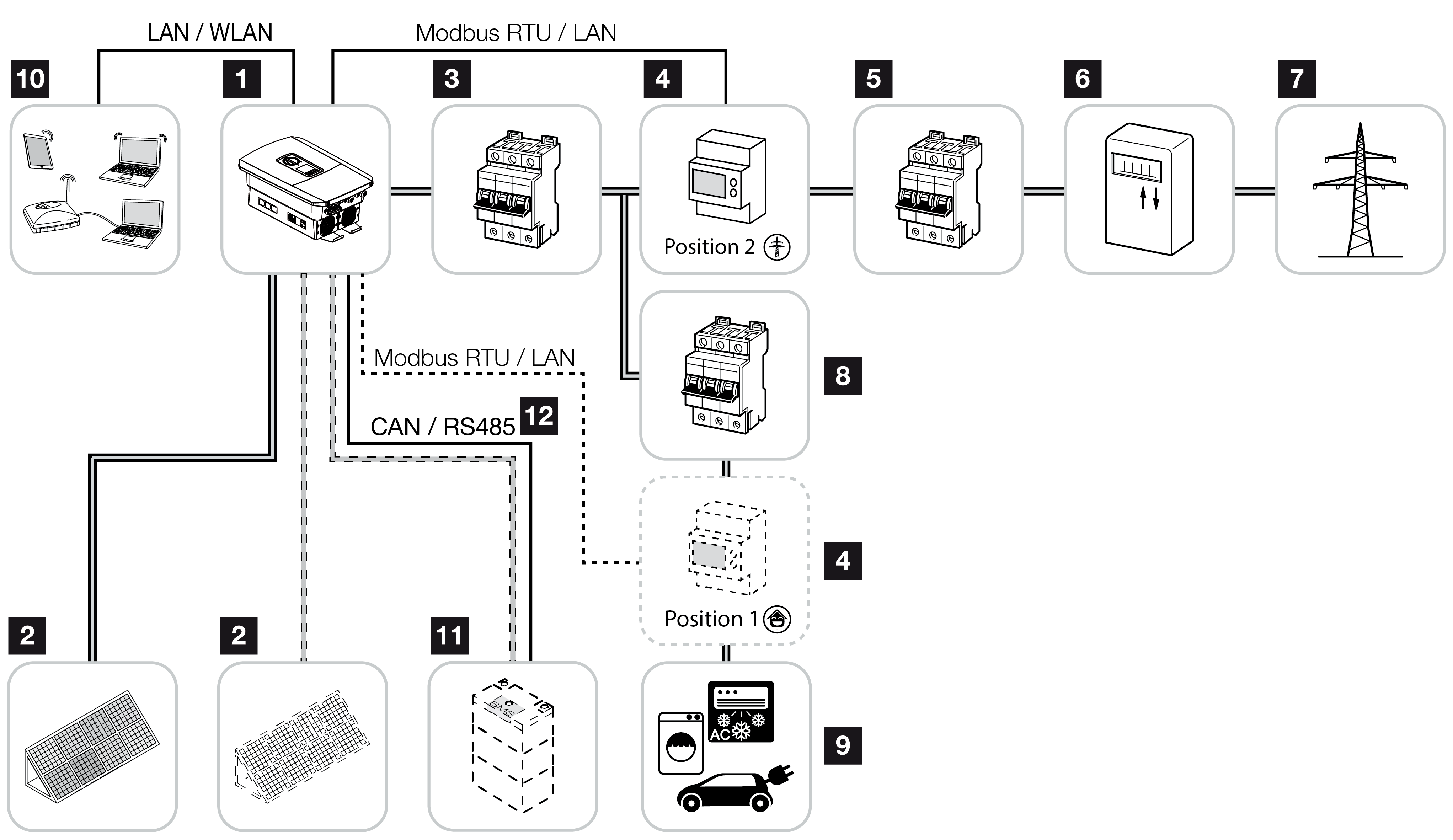

1	Inverter
2	Generatori FV (numero a seconda del tipo)
3	Interruttore automatico inverter
4	Contatore di energia digitale (Modbus RTU) Consumo domestico (posizione 1) oppure scambio con la rete (posizione 2). La posizione 2 dovrebbe essere preferita.
5	Interruttore generale per uso domestico
6	Contatore di prelievo e produzione o Smart Meter (non in tutti i paesi)
7	Rete pubblica
8	Interruttore automatico utenza elettrica
9	Utenza elettrica
10	Comunicazione inverter
11	Connessione del sistema batteria (in opzione dopo l’attivazione)
12	Collegamento di comunicazione sistema di gestione batteria (BMS) via CAN o RS485 (a seconda del sistema batteria)

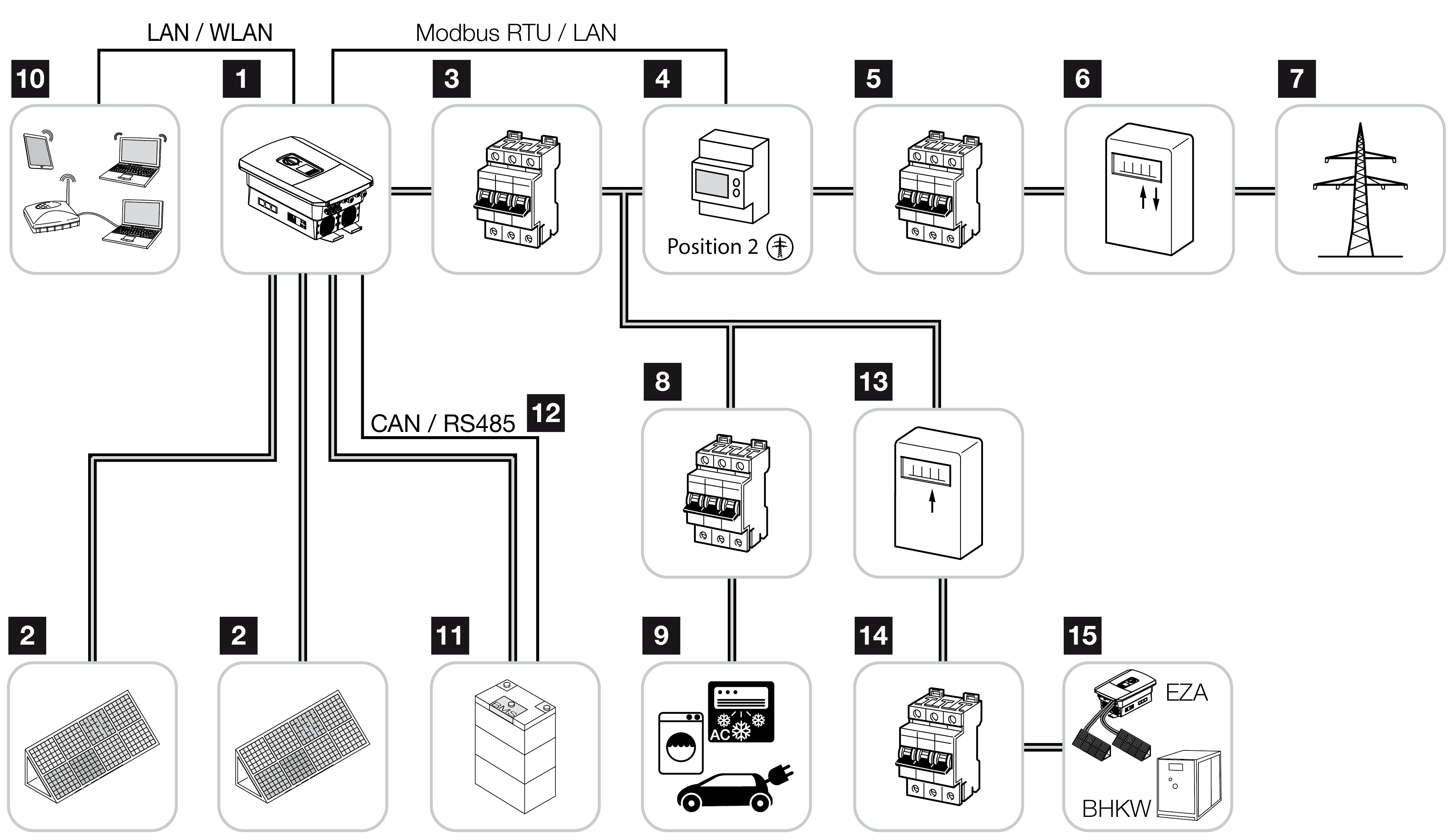

1	Inverter
2	Generatori FV (numero a seconda del tipo)
3	Interruttore automatico inverter
4	Contatore di energia digitale (Modbus RTU)
5	Interruttore generale per uso domestico
6	Contatore di prelievo e produzione o Smart Meter (non in tutti i paesi)
7	Rete pubblica
8	Interruttore automatico consumo elettrico
9	Consumo elettrico
10	Comunicazione inverter
11	Connessione del sistema batteria (in opzione dopo l’attivazione)
12	Collegamento di comunicazione sistema di gestione batteria (BMS) via CAN o RS485 (a seconda del sistema batteria)
13	Contatore di produzione fornitore di energia AC
14	Interruttore automatico fornitore di energia AC
15	Fornitore di energia AC, ad es. CHP o altri impianti di generazione ad es. inverter FV (l’energia del fornitore AC può essere temporaneamente immagazzinata nella batteria)
