Võrgukaabli ühendamine

  1. Lülitage maja võrk pingevabaks.

  2. OHT

    danger

    Elektrilöögist ja elektrilahendusest tulenev eluoht!

    Lülitage seade pingevabaks, kindlustage uuesti sisselülitamise vastu. Vaheldi pingevabaks lülitamine

  3. Kinnitage maja kaitsmed taassisselülitamise vastu.
  4. Lülitage inverteril DC-lüliti asendisse „Off ”.
  5. Eemaldage alumise katte kruvid ja võtke kaas ära.

  6. OLULINE TEAVE

    notice

    Kõikidel töödeldel inverteris kasutage ainult isoleeritud tööriistu, et vältida lühiseid.

  8. Eemaldage ühendusruumi kruvid ja võtke kaas ära.
  10. Paigaldage toitejuhtmed voolujagajast inverterini nõuetekohaselt.

  11. OLULINE TEAVE

    notice

    Vajaliku AC-kaitselüliti mõõtmete kohta vaadake Tehnilised andmed.

    AC-ühendusklemmiga võib kasutada ühejuhtmelisi kaableid (tüüp NYY-J või NYM-J) ilma juhtmeotsikute ja otsikuteeta.

    Mitmetraatseid kaableid (tüüp H05../H07RN-F) kasutades tuleb kasutada juhtmeotsikuid. Siinjuures tuleb jälgida, et kontakti pikkus oleks 18 mm.

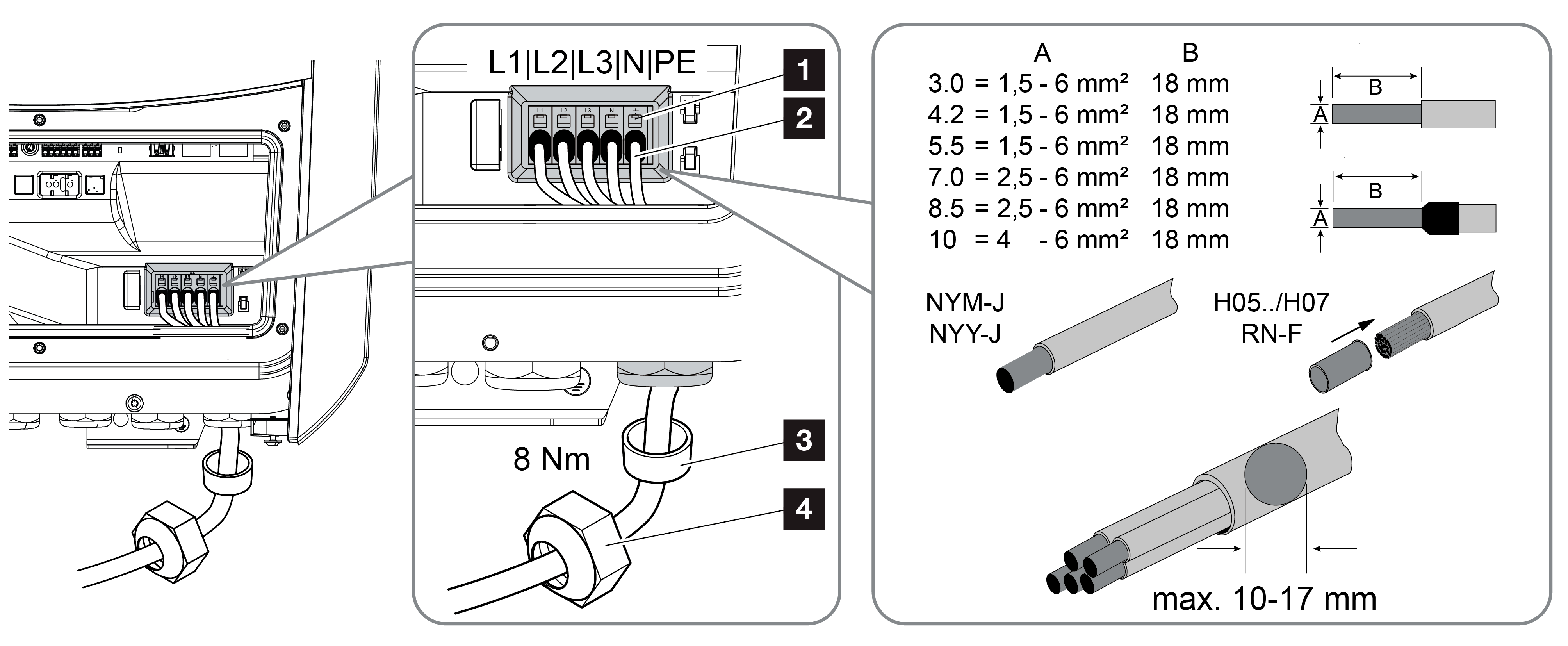

  13. Viige toitekaabel (2) inverterisse ja tihendage see tihendusrõngaga (3) ja mutriga (4). Pingutage mutter ettenähtud pingutusmomendiga. Pingutusmoment: 8 Nm (M25).
  14. Kui ühendusi ei kasutata, jäta tihendusrõngas ühendustesse.
  15. Ühendage toitekaabli juhtmed vastavalt märgistusele AC-ühendusklemmile (1).

  16. OLULINE TEAVE

    notice

    AC-juhtmete ühendamiseks on inverteril vedruklambrid. Juhtmed tuleb sisestada ühendusklemmide suurtesse ümmargustesse avadesse (pos. 1). Isolatsiooni eemaldamise pikkus on 18 mm. Mitmejuhtmeliste juhtmete puhul tuleb kasutada juhtmeotstükke.

  18. Paigaldage võrgutoitejuhtmesse inverteri ja toitearvesti vahele kaitselüliti, et kaitsta ülekoormuse eest.

ETTEVAATUST

caution

Liigvoolust ja võrgukaabli soojenemisest tulenev tuleoht

Kui võrgukaablid dimensioneeritakse liiga väikesed, võivad need soojeneda ja tekitada tulekahju.

  • Kasutage sobivat ristlõiget.
  • Paigaldage kaitseks liigvoolu vastu kaitselüliti.

OLULINE TEAVE

notice

See toode võib põhjustada alalisvoolu välises kaitse maandusjuhtmes. Vooluvõrgu poolel võib viga voolu kaitseseadmena (RCD) kasutada tüüpi A või B ≥ 300 mA RCD-d. Tüübi A RCD kasutamine lubatakse veebiserveris menüüs Teenus > Üldine > Välise riistvara seaded > Voolukaitse seadmed. (Vaikimisi seade: tüübi A RCD lubatud).

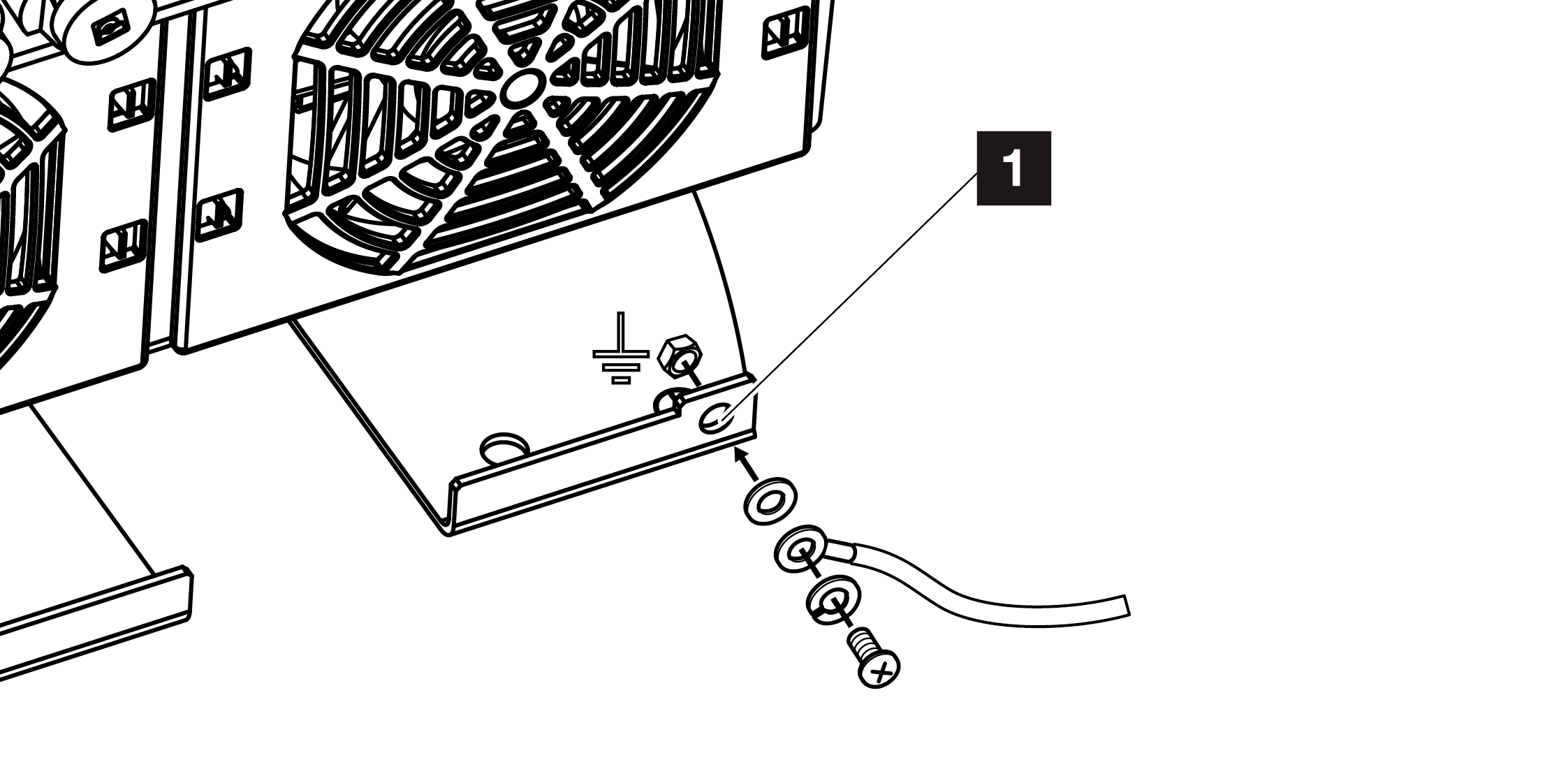

  1. Riikides, kus on nõutav teine PE-ühendus, ühendage see korpuse märgitud kohale (väljaspool).
  2. AC-ühendus on ühendatud.
