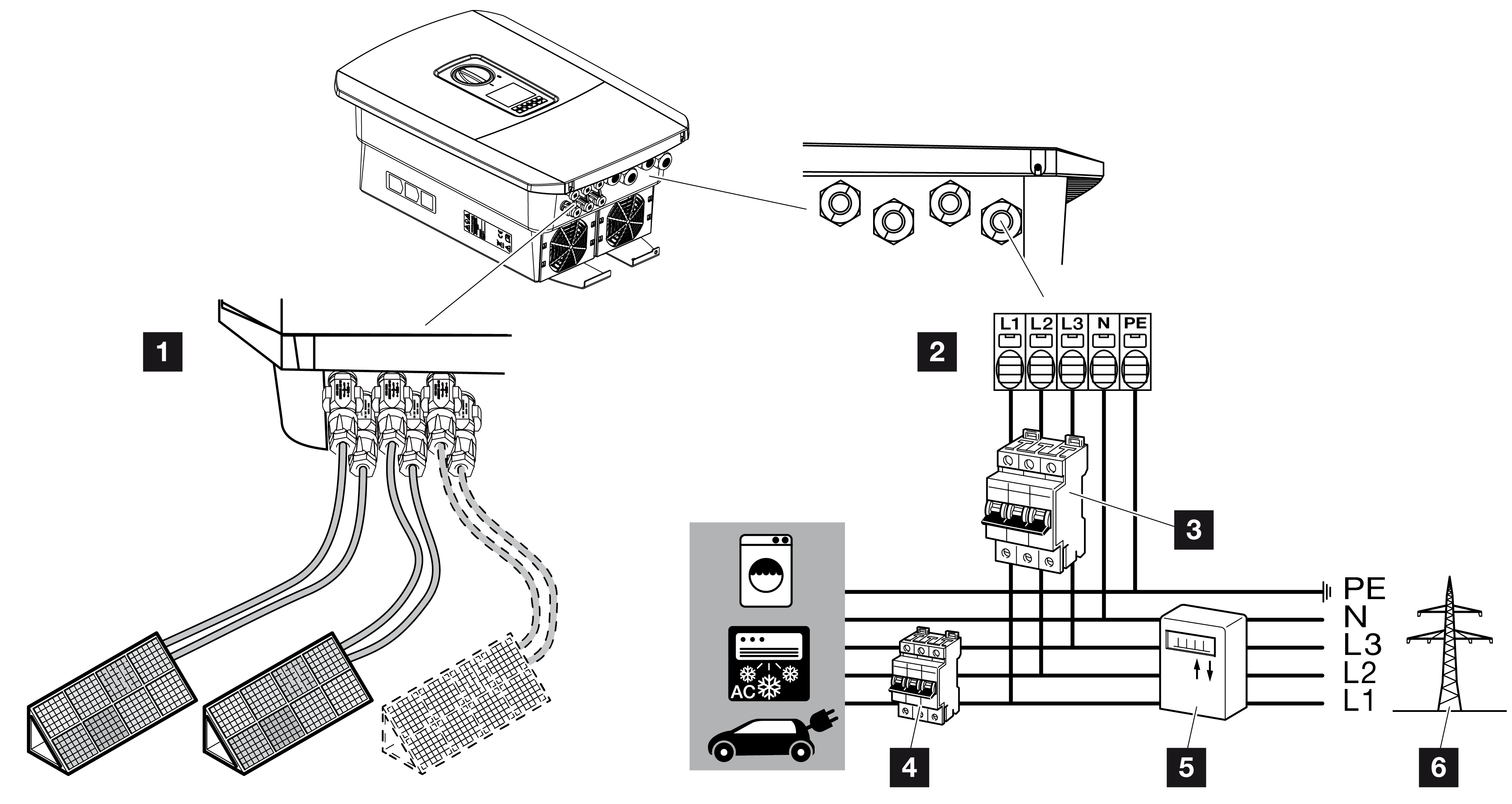

Podłączenie elektryczne

WAŻNA INFORMACJA

notice

Ten produkt może powodować przepływ prądu stałego w zewnętrznym przewodzie uziemiającym. Jako wyłącznik różnicowoprądowy (RCD) po stronie prądu przemiennego można zastosować wyłącznik typu A lub B ≥ 300 mA. Zastosowanie wyłącznika RCD typu A jest aktywowane w serwerze WWW w menu Serwis > Ogólne > Ustawienia sprzętu zewnętrznego > Wyłączniki różnicowoprądowe. (Ustawienie domyślne: wyłącznik RCD typu A aktywowany).

1

Przyłącza falownika: przyłącza DC

2

Przyłącza falownika: zacisk przyłączeniowy AC

WSKAZÓWKA! Należy zwrócić uwagę, aby przypisanie faz zacisku przyłączeniowego AC i faz w sieci domowej było jednolite.

3

Złącza zewnętrzne: wyłącznik automatyczny falownika

4

Złącza zewnętrzne: wyłącznik nadprądowy odbiornika

5

Złącza zewnętrzne: licznik energii

6

Złącza zewnętrzne: sieć publiczna
