Podłączenie przewodów DC akumulatora

Przewody prądu stałego akumulatora można podłączyć do falownika tylko wtedy, gdy falownik i akumulator są odłączone od napięcia.

NIEBEZPIECZEŃSTWO

Zagrożenie życia wskutek porażenia prądem elektrycznym i wyładowania elektrostatycznego!

Przewody DC akumulatora mogą znajdować się pod napięciem.

Akumulator koniecznie odłączyć od źródła napięcia. Dodatkowo przestrzegać wskazówek z instrukcji obsługi akumulatora.

Należy stosować giętkie i ocynowane przewody z podwójną izolacją zgodnie z normą EN 50618.

Zalecamy kable o przekroju 6 mm². Należy przestrzegać informacji producenta wtyczki oraz danych technicznych falownika.

Odłączyć zasilanie akumulatora i falownika.
Podłączyć wtyczkę do przewodu dodatniego, a gniazdo do przewodu ujemnego zgodnie z instrukcją. Falownik jest wyposażony w złącza firmy PHOENIX CONTACT (typ SUNCLIX). Podczas montażu należy bezwzględnie przestrzegać aktualnych wytycznych producenta (np. dopuszczalny moment dokręcania itp.).
Informacje na temat instrukcji montażu SUNCLIX można znaleźć pod adresem: www.phoenixcontact.com
Podczas montażu wtyczek i gniazd do przewodów DC akumulatora należy zwrócić uwagę na prawidłową polaryzację!

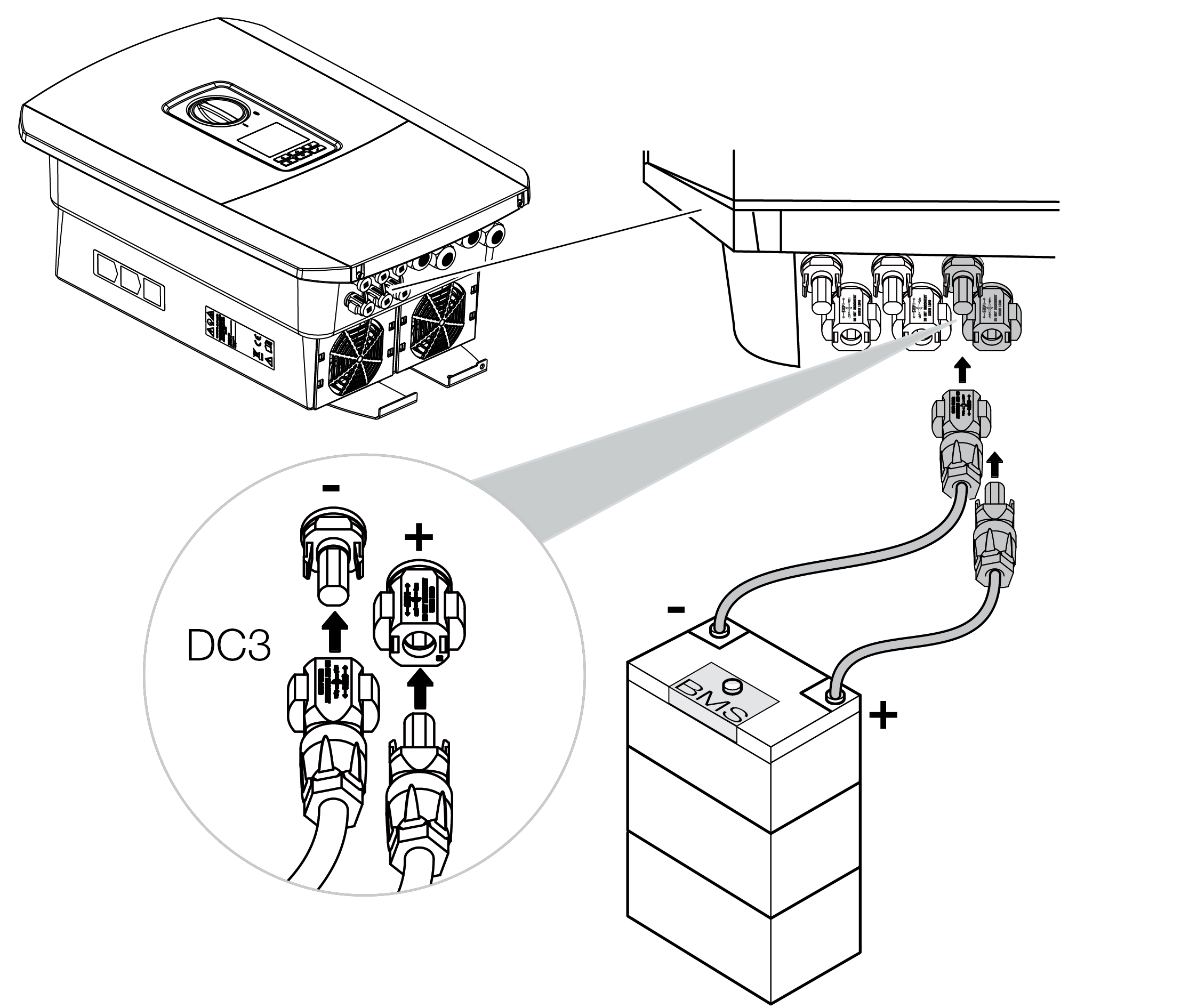

Podłączyć gniazda i wtyki przewodów DC akumulatora do falownika. Zachować zatyczki uszczelniające złączy.
Konfigurację oraz wybór typu akumulatora należy przeprowadzić po pierwszej instalacji na serwerze internetowym.
