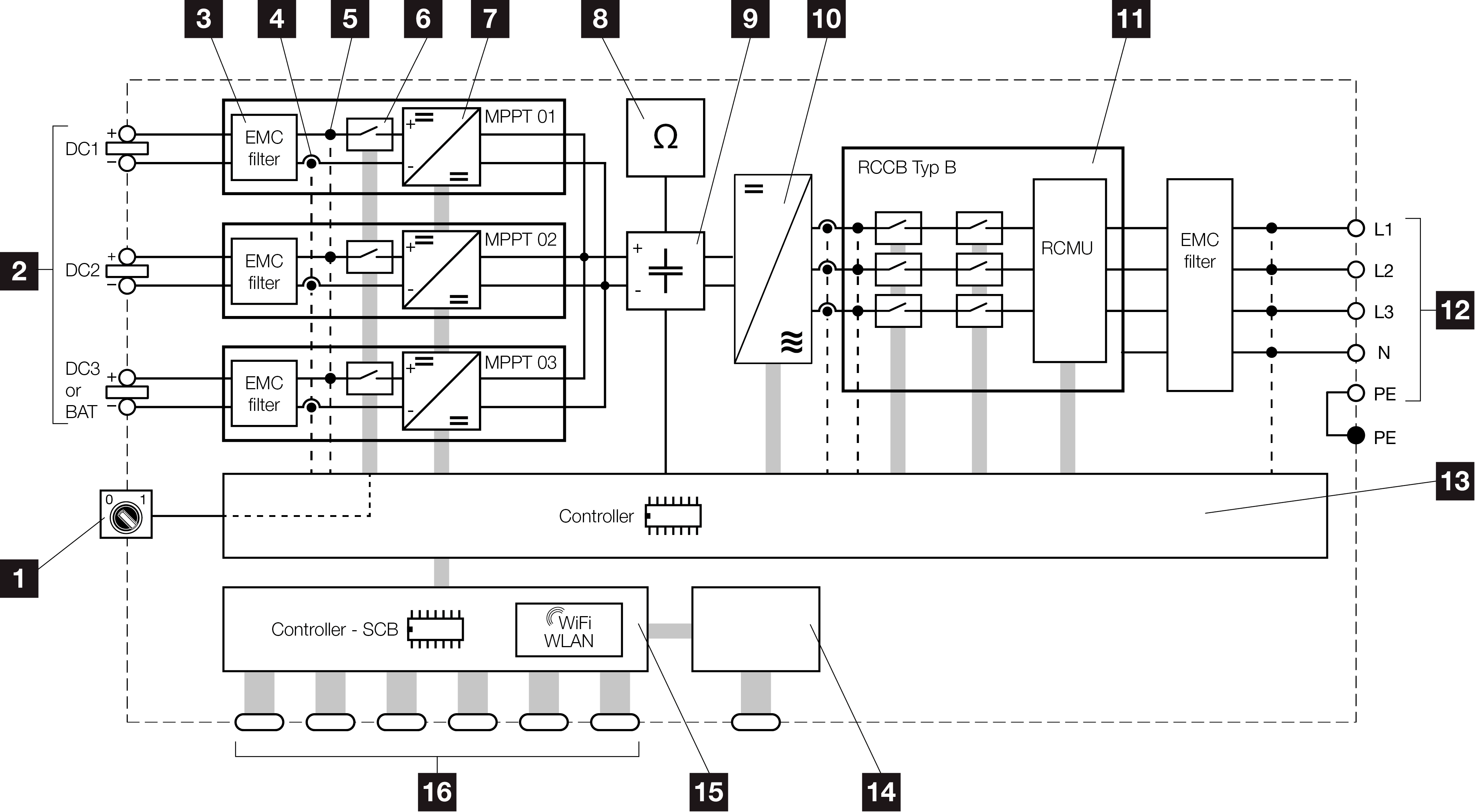

Schemat blokowy

1

Przełącznik DC

2

Wejście DC

3

Filtr kompatybilności elektromagnetycznej (EMC)

4

Punkt pomiarowy prądu

5

Punkt pomiarowy napięcia

6

Elektroniczne miejsce odłączenia prądu stałego

7

Regulator prądu stałego

8

Monitorowanie izolacji

9

Obwód pośredni

10

Most inwertera

11

Monitorowanie sieci i odłączenie od sieci

12

3-fazowe wyjście AC

13

Sterowanie systemem za pomocą trackera MPP

14

Wyświetlacz

15

Płytka komunikacyjna Smart Communication Board (SCB)

16

Interfejsy (np. Ethernet, USB, licznik energii)
