Użytkowanie falownika jako most (Bridge) WLAN

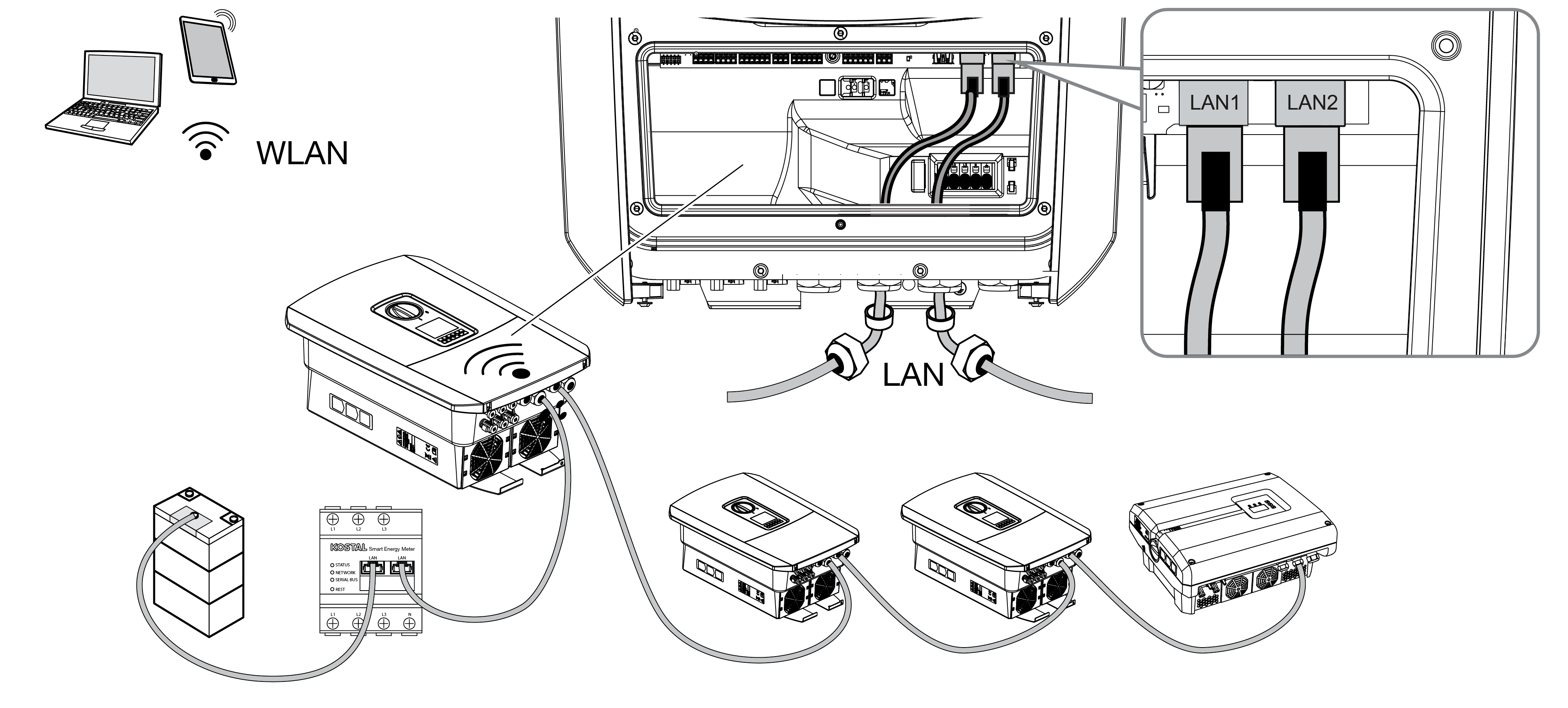

Jeśli w instalacji znajduje się kilka falowników KOSTAL, falownik może służyć jako most WLAN.
Dodatkowe falowniki, liczniki energii lub akumulatory można podłączyć do tego falownika za pomocą kabla LAN, aby nawiązać połączenie z lokalną siecią domową i Internetem.
INFORMACJA
Nie można aktywować mostka WLAN
Most WLAN można aktywować tylko wtedy, gdy w sieci nie wykryto żadnego innego serwera DHCP. Wszystkie pozostałe urządzenia mogą być podłączone do falownika wyłącznie za pomocą połączenia LAN.
Oznacza to, że do falownika, który ma być używany jako most WLAN, nie może być podłączone żadne urządzenie, które jest połączone przez LAN z innym routerem/bramą i pobiera swoje dane sieciowe z innego serwera DHCP.
INFORMACJA
Automatyczne przydzielanie adresów IP niemożliwe
W niektórych modelach routerów nie działa automatyczne przydzielanie adresów IP urządzeniom podłączonym za mostem falownika. Jeżeli nie działa przydzielanie adresów IP, ustawić w routerze statyczny adres IP dla urządzeń podłączonych za mostem falownika.
Podłączanie kolejnych urządzeń do mostka WLAN/Bridge
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem elektrycznym i wyładowania elektrostatycznego!
- Odłączyć urządzenie od źródła napięcia i zabezpieczyć przed ponownym włączeniem.
INFORMACJA
Do połączenia z kolejnymi urządzeniami należy użyć kabla Ethernet kategorii 5 (Cat 5e, FTP) lub lepszej klasy o długości maks. 100 m.
- Przełączyć przełącznik DC na falowniku w pozycję Off.
- Odłączyć falownik od zasilania i zabezpieczyć przed ponownym włączeniem.
- Wprowadzić kabel Ethernet do falownika.
- Uszczelnić za pomocą pierścienia uszczelniającego i nakrętki mocującej. Nakrętkę mocującą dokręcić z podanym momentem dokręcenia. Moment dokręcenia: 8 Nm (M25).
- Podłączyć kabel Ethernet do interfejsu LAN urządzenia zewnętrznego, np. falownika, licznika energii lub akumulatora.
- Podłączyć kolejne urządzenia za pomocą kabla Ethernet.
- Urządzenia zewnętrzne są podłączone. Po pierwszym uruchomieniu należy skonfigurować interfejs WLAN w falowniku.
