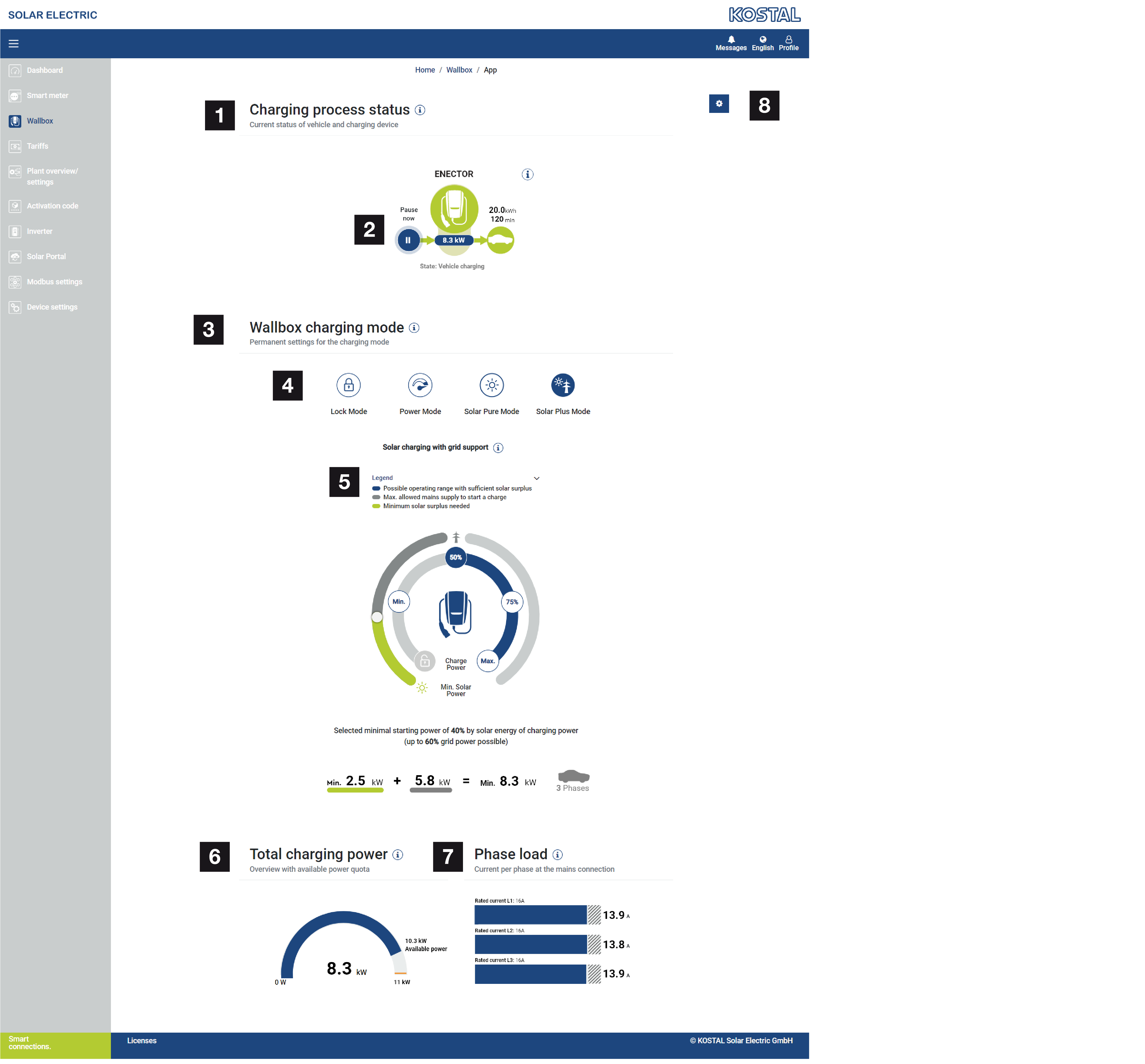

Menu - Borne de recharge pour VE

1

Aperçu des dispositifs de charge disponibles et de l'état de tous les processus de charge actifs.

2

État processus de charge. Terminer ou démarrer la charge.

3

Mode de charge de la borne de recharge pour VE
Définit les conditions dans lesquelles un processus de charge doit en principe être autorisé.

4

Sélection et réglages du mode de charge

5

Légende des couleurs/signification

6

Vue des performances de tous les processus de charge qui ont lieu ainsi que le contingent de puissance disponible sur l'ensemble du système. La puissance maximale est calculée à partir du courant assigné du fusible principal (somme des différents fusibles principaux en cas de raccordement au réseau à plusieurs phases). La valeur de la puissance disponible est calculée à partir de la somme des courants de charge maximaux prédéfinis.

7

Courant par phase du raccordement au réseau
Si la valeur entre dans la zone limite représentée du courant assigné, la fonction de protection contre la surcharge restreint le courant de charge maximal en conséquence.

8

Autres réglages de la borne de recharge pour VE (par ex. vue d’ensemble et configuration des dispositifs de charge connectés, affichage des courants de protection définis, mise à jour du logiciel de la borne de recharge pour VE via le KOSTAL Smart Energy Meter)
