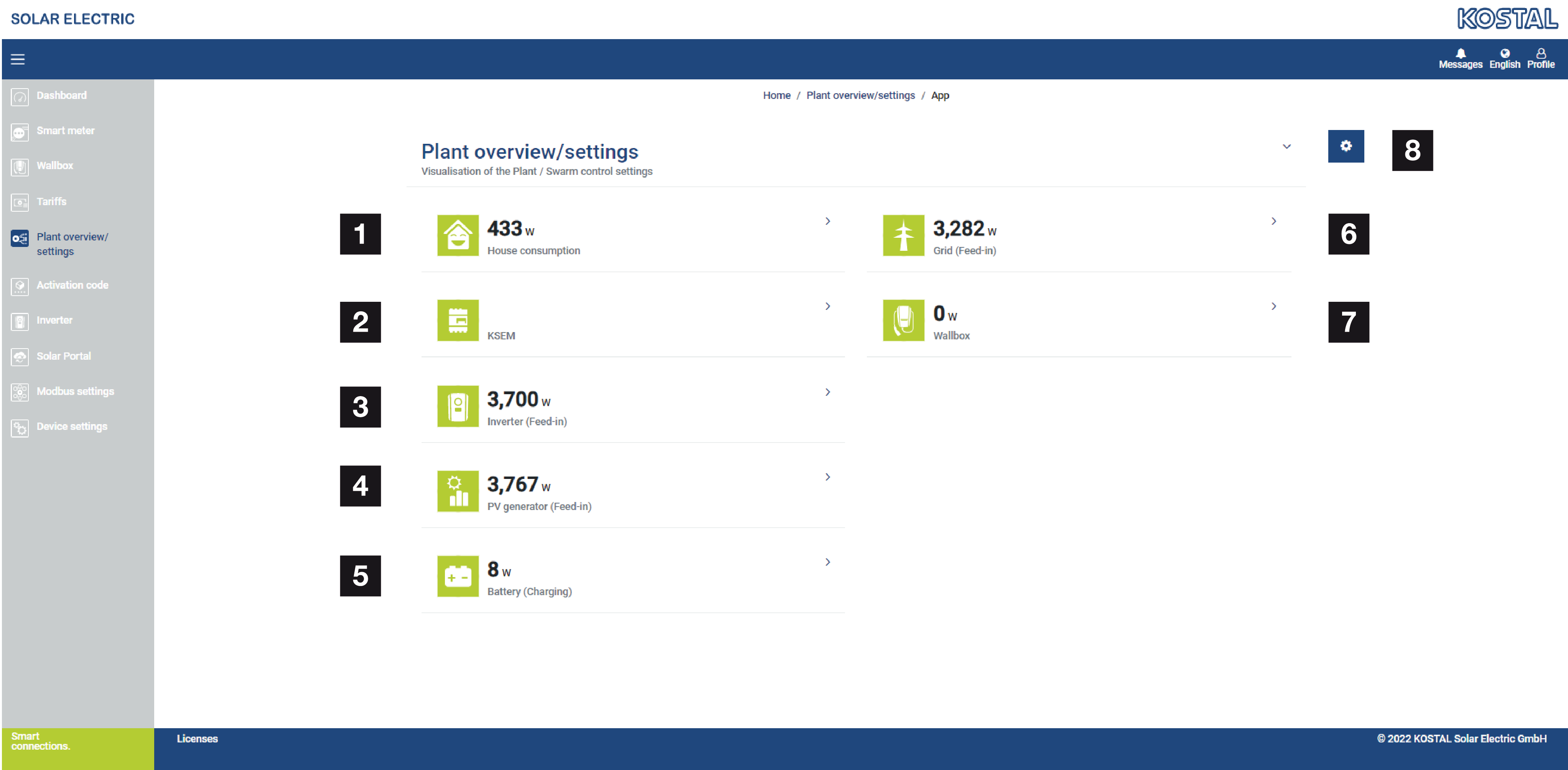

Izvēlne – Iekārtu pārskats/Iestatījumi
1 | Mājas patēriņš: rāda, no kādiem avotiem tiek segts mājas patēriņš (saules enerģijas ģenerators [PV], akumulators vai publiskais tīkls). |
2 | KSEM: parāda opcionāli iestatīto regulēšanu tīkla pieslēguma punktā un jaudas nominālo vērtību, ja KSEM veic regulēšanu. KSEM ir jābūt uzstādītam tīkla pieslēguma punktā. Turklāt, lai aprēķins būtu pareizs, visiem invertoriem, kurus regulē KSEM, ir jābūt iestatītiem KSEM izvēlnē Invertori. |
3 | Maiņstrāvas pārveidotājs: izvades jaudas un statusa indikators. |
4 | PV ģenerators: PV ģeneratoru jaudas indikators |
5 | Akumulators: akumulatora jaudas (ja akumulators ir pievienots), statusa un uzlādes stāvokļa indikators. |
6 | Tīkls: sprieguma, strāvas, jaudas katrā fāzē un tīkla parametru indikators Piegāde: enerģija tiek piegādāta publiskajam tīklam. Piegāde: enerģija tiek piegādāta no publiskā tīkla, lai segtu mājas patēriņu. |
7 | Sienas kaste: Sienas kastes statusa informācija ar jaudas rādītājiem |
8 | Iestatījumi: Papildu iestatījumu iespējas jaudas ierobežošanai un diagnostikai |
INFO
Kļūdaini rādītāji
Lai attēlojums būtu pareizs, visiem invertoriem jābūt reģistrētiem invertoru izvēlnē. Izvēlne - Mainītājs
Izmantojot dažādas statistikas, lietotājs var apskatīt aktuālos rādītājus par mājas patēriņu, KOSTAL Smart Energy Meter, invertoriem, tīkla patēriņu un Wallbox. Detalizētu informāciju var apskatīt, atverot attiecīgo statistiku.
Mājsaimniecības patēriņš
Pašreizējā mājas patēriņa un avotu, no kuriem tiek segts mājas patēriņš, parādīšana.
Parametri | Paskaidrojums |
|---|---|
PV | Mājas patēriņš tiek segts no saules enerģijas. |
Baterija | Mājas patēriņš tiek segts no baterijas. |
Tīkls | Mājas patēriņš tiek segts no publiskā tīkla. |
KOSTAL viedais enerģijas skaitītājs (KSEM)
Parametri | Paskaidrojums |
|---|---|
Regulēšana tīkla pieslēguma punktā | KOSTAL Smart Energy Meter iestatījumos var aktivizēt un konfigurēt jaudas ierobežojumu visai sistēmai. Šeit tiek parādīta iestatītā vērtība. |
Invertors
Parametri | Paskaidrojums |
|---|---|
Izejas jauda | Invertora izejas jauda |
Stāvoklis | Invertora pašreizējais darbības stāvoklis |
PV ģenerators
Parametri | Paskaidrojums |
|---|---|
PV ieejas jauda | Ģeneratoru PV jauda |
Akumulators
Parametri | Paskaidrojums |
|---|---|
Kopējais iekārtas stāvoklis | Visa iekārtas akumulatora uzlādes stāvoklis |
Akumulatora uzlādes limits | Akumulatora uzlādes limits Neaktīvs: nav ierobežojuma. Uzlādes limits: ja tīkla operators ir paziņojis uzlādes limitu lietošanai, tas tiek parādīts šeit. |
Akumulatora izlādes limits | Akumulatora izlādes limits Neaktīvs: nav ierobežojuma. Ja ir aktivizēta funkcija „Neizmantot mājas bateriju” (izvēlas izvēlnē „Wallbox”) un tādējādi ir ierobežota baterijas izlāde, šeit tiek parādīts pašreizējais baterijas izlādes limits vatos. Ja tīkla operators ir noteicis ierobežojumu saskaņā ar §14a (LPC Limit of Power Consumption: ierobežojums elektroenerģijas patēriņam no tīkla), šeit tiek parādīts arī uzlādes limits. |
Vārds Invertors | Tā invertora nosaukums, par kuru tiek parādītas vērtības. |
Uzlādes/izlādes jauda | Pašreizējā jauda izlādēšanas vai uzlādēšanas laikā |
Stāvoklis | Akumulatora pašreizējais darbības stāvoklis |
Uzlādes stāvoklis | Mājas baterijas uzlādes stāvoklis |
Tīkls (atsauce)
Parametri | Paskaidrojums |
|---|---|
Stāvoklis | Darbības stāvoklis |
Tīkla frekvence | Tīkla frekvences indikators |
Cos phi | Atstaro pašreizējo jaudas koeficientu (cos phi) |
Fāzes | Parāda jaudas vērtības katrai fāzei |
Sienas kārba
Parametri | Paskaidrojums |
|---|---|
Sērijas numurs | Sērijas numurs Wallbox |
Stāvoklis | Wallbox pašreizējais darbības stāvoklis |
Wallbox statusa kods | Statusa kods statusam |
Uzlādes jauda | Lādēšanas jauda, ar kuru tiek lādēts elektromobilis. |
Uzlādētā enerģija | Kopējā uzlādētā enerģija, kas uzlādēta elektromobilī pašreizējā uzlādes procesā. |
Uzlādes ilgums | Pašreizējais uzlādes ilgums. |
