Perjungimo išėjimų apžvalga

Inverterio gnybtuose X1401/X1402 yra 4 skaitmeniniai perjungimo išėjimai, kurių kiekvieno apkrova yra 24 V / 100 mA. Juos galima naudoti esamoms apkrovoms arba vykdikliams valdyti.

Be to, galima signalizuoti apie įvykusius įvykius. Įvykio pranešimo atveju keitiklis gali valdyti prie jungimo išėjimo prijungtą vykdiklį (įspėjamąją lemputę, pranešimo signalą, „Smarthome“ sistemą) ir taip informuoti apie įvykį.

Tam per žiniatinklio serverį galima konfigūruoti perjungimo išėjimus skirtingiems veikimo režimams. Atitinkamas perjungimo išėjimas aktyvuojamas arba deaktyvuojamas, kai tik susidaro konfigūruotos sąlygos.

Našumo valdymo, SG Ready ir Wallbox režimuose galima pasirinkti, kokiu pagrindu turi būti aktyvuota perjungimo išėjimas. Galite nuspręsti, ar išėjimas turi būti perjungiamas dėl perteklinės galios, tiekiamos į energijos tiekėjo tinklą, ar viršijus tam tikrą PV galią.

Srityje „Baterijos naudojimas perjungimui pagal PV galią“ galima papildomai konfigūruoti prijungtos baterijos naudojimą. Čia atlikti nustatymai galioja visiems perjungimo išėjimams, kuriuose perjungimas yra konfigūruotas pagal PV galią. Jei įjungimo sąlygos yra įvykdytos, prijungtas vartotojas gali iškrauti bateriją iki nustatyto SoC.

Informaciją apie savos vartojimo kontrolės prijungimą rasite adresu Prijungimas prie savos vartojimo valdymo.

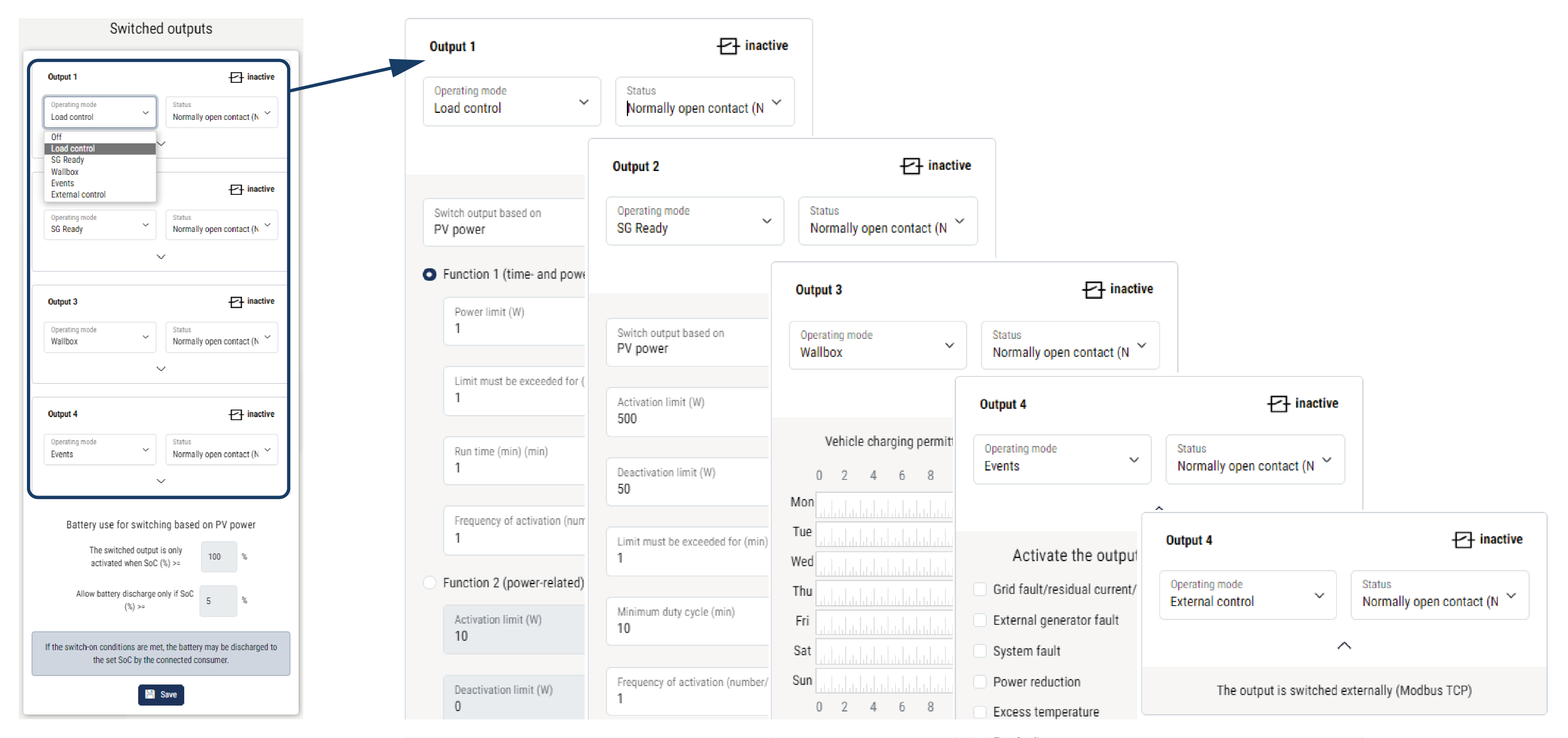

Savo suvartojimo valdymo konfigūravimas

  1. Atidarykite žiniatinklio serverį.
  2. Eikite į punktą „Servicemenü“ > „Schaltausgänge“ (Aptarnavimo meniu > Perjungimo išėjimai).
  3. Punktas „Konfigūracija išėjimui x“ pasirinkite veikimo režimą ir jungiklio būseną.
  4. Punktas „Išėjimas x:…“ konfigūruokite sąlygas, pvz., išėjimas perjungiamas remiantis > PV galia arba tinklo pertekliumi.
  5. Jei pasirinkta „Išėjimas perjungiamas pagal PV galią“ , baterijos naudojimas perjungimui pagal PV galią gali būti konfigūruojamas, jei pageidaujama. Šis nustatymas taikomas visiems perjungimo išėjimams, kurie turi būti perjungiami priklausomai nuo PV galios.
    Perjungimo išėjimas aktyvuojamas tik tada, kai SoC [%] >=: čia nurodoma, nuo kokio SoC galima naudoti atitinkamą perjungimo išėjimą ir kartu bateriją. Jei perjungimo išėjimai turi būti naudojami nepriklausomai nuo baterijos SoC, nustatykite vertę 5 %. Šiuo atveju baterija visada bus naudojama. Jei baterijoje turi likti atsarga, nustatykite didesnę vertę arba net 100 %. Šiuo atveju baterijos įkrovimas turi didesnį prioritetą nei perjungimo išėjimo naudojimas.
    Leisti iškrauti bateriją tik tada, kai SoC [%] >=: Jei išėjimas buvo aktyvuotas, bateriją galima naudoti. Ji bus iškrauta iki čia įvesto SoC. Jei baterija neturi būti naudojama, nustatykite vertę 100 %.
  6. Išsaugokite nustatymus.
  1. Konfigūracija baigta.

Galimi veikimo režimai

Galimos būsenos
