Oversikt over koblingsutganger
På klemmene X1401/X1402 på omformeren er det 4 digitale koblingsutganger med en belastningsevne på 24 V / 100 mA hver. Disse kan brukes til å styre eksisterende belastninger eller aktuatorer.
I tillegg kan hendelser som oppstår signaliseres. I tilfelle en hendelsesmelding kan omformeren styre en aktuator (varsellampe, meldingssignal, smarthome-system) som er koblet til koblingsutgangen, og dermed informere om hendelsen som har oppstått.
For dette formålet kan koblingsutgangene for de ulike driftsmodusene konfigureres via webserveren. Den aktuelle koblingsutgangen aktiveres eller deaktiveres så snart de konfigurerte betingelsene er oppfylt.
I modusene Lastkontroll, SG Ready og Wallbox kan du velge på hvilken basis koblingsutgangen skal aktiveres. Du kan bestemme om utgangen skal kobles inn på grunn av overskuddsstrøm som mates inn i energileverandørens nett, eller når en bestemt PV-effekt overskrides.
I området Batteribruk for kobling basert på PV-effekt kan du i tillegg konfigurere bruken av et tilkoblet batteri. Innstillingene du gjør her gjelder for alle koblingsutganger der koblingen er konfigurert basert på PV-effekten. Når innkoblingsbetingelsene er oppfylt, kan batteriet lades ut til den innstilte SoC-verdien av den tilkoblede forbrukeren.
Informasjon om tilkobling av egenforbruksstyring finner du på Tilkobling av bryterutganger.
Konfigurere egenforbruksstyring
- Åpne webserveren.
- Åpne Service > Generelt > Koblingsutganger.

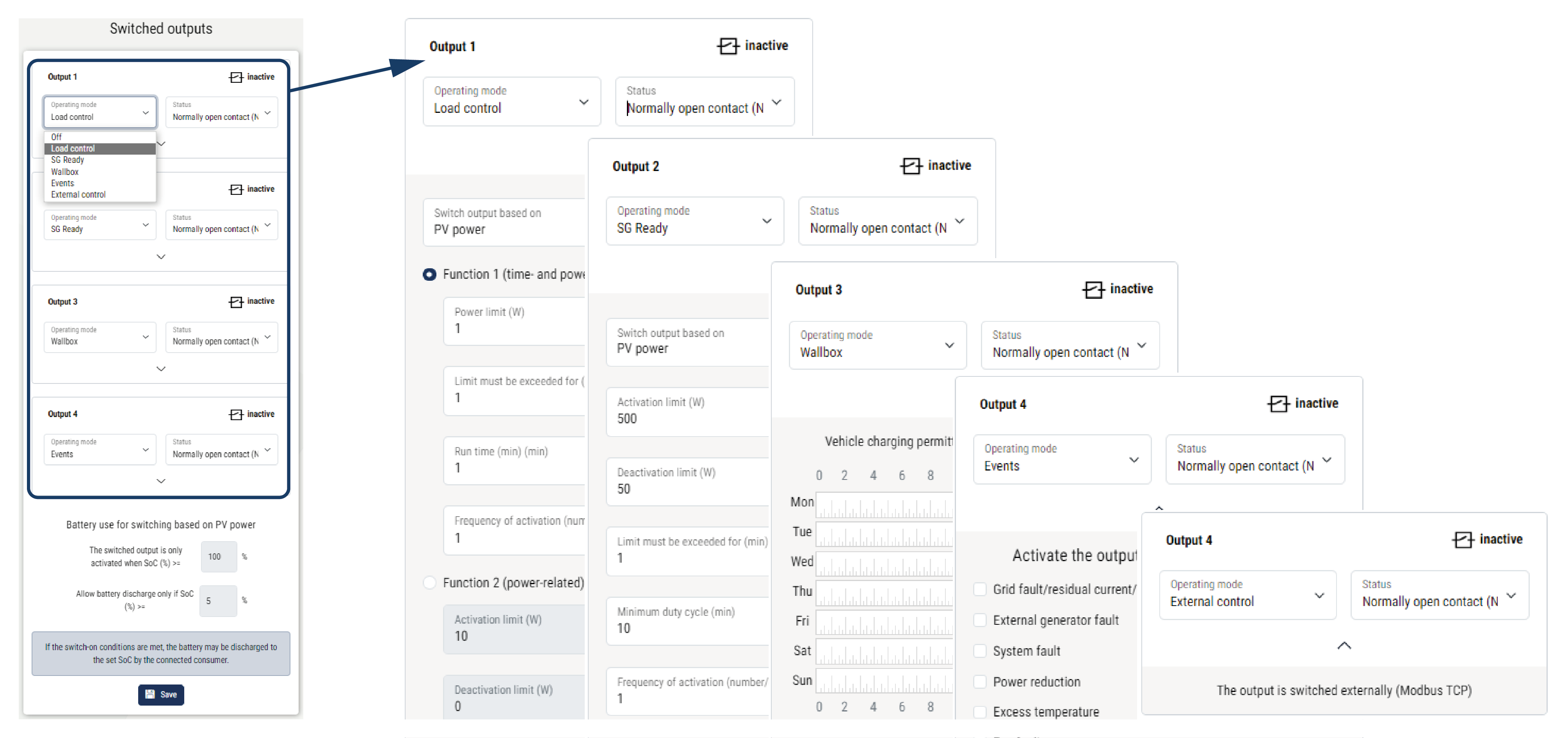

- Velg driftsmodus og tilstanden til bryteren under Konfigurasjon for utgang x.
- Konfigurer betingelsene under Utgang x:…, f.eks. utgangen kobles på grunnlag av > PV-effekt eller nettoverskudd.
- Hvis Utgang kobler på grunnlag av PV-effekt er valgt , kan batteribruken konfigureres for kobling på grunnlag av PV-effekt, hvis ønskelig. Denne innstillingen gjelder generelt for alle koblingsutganger som skal kobles avhengig av PV-effekten.
Koblingsutgangen aktiveres bare hvis SoC [%] >=: Her angis fra hvilket SoC den aktuelle koblingsutgangen og dermed også batteriet kan brukes. Hvis koblingsutgangene skal brukes uavhengig av batteriets SoC, stiller du inn verdien på 5 %. I dette tilfellet vil batteriet alltid bli brukt. Hvis det skal være en reserve i batteriet, stiller du inn verdien høyere eller til og med på 100 %. I dette tilfellet har ladingen av batteriet høyere prioritet enn bruken av koblingsutgangen.
Tillat kun batteriutladning hvis SoC [%] >=: Hvis utgangen er aktivert, kan batteriet brukes. Det lades ut til den SoC-verdien som er angitt her. Hvis batteriet ikke skal brukes, sett verdien til 100 %. - Lagre innstillingene.
- Konfigurasjonen er fullført.
Mulige driftsmoduser
- Laststyring: Bryterutgangen aktiveres så snart det konfigurerte overskuddet er til stede. En forbruker kan da kobles til via et relé. Konfigurere egenforbruksstyring for laststyring
- SG-Ready: Produsert energi kan gjøres tilgjengelig for en varmepumpe. Konfigurere egenforbruksstyring for varmepumper (SG-Ready)
- Wallbox: Bruk energi til å lade et elektrisk kjøretøy. Konfigurere egenforbruksstyring for Wallbox
- Hendelser: Ved bestemte hendelser aktiveres koblingsutgangen for å styre f.eks. et signalhorn. Konfigurere bryterutgang for melding av hendelser
- Ekstern styring: Utgangen kobles eksternt (via Modbus/TCP) og kan dermed koble til en forbruker, f.eks. en batteri. Koblingsutgang via ekstern styring
Mulige tilstander
- Åpen kontakt (NO): Normalt er kontakten åpen (NO = Normally open). Kontakten lukkes når de innstilte betingelsene er oppfylt.
- Åpner (NC): Normalt er kontakten lukket (NC = Normally closed). Kontakten åpnes når de innstilte betingelsene er oppfylt.
