Преглед на изходите за превключване

На клемите X1401/X1402 на инвертора са налични 4 цифрови изхода за превключване, всеки с натоварваемост 24 V / 100 mA. Чрез тях могат да се управляват налични товари или изпълнителни механизми.

Освен това могат да се сигнализират възникнали събития. В случай на съобщение за събитие инверторът може да управлява изпълнителен механизъм (предупредителна лампа, сигнал за съобщение, система за интелигентен дом), свързан към изхода за превключване, и по този начин да информира за възникналото събитие.

За тази цел чрез уеб сървъра могат да се конфигурират изходите за превключване за различните режими на работа. Съответният изход за превключване се активира или деактивира, веднага щом са налице конфигурираните условия.

При режимите управление на натоварването, SG Ready и Wallbox може да се избере на каква основа да се активира изходът за превключване. Можете да решите дали изходът да се превключва въз основа на излишната мощност, която се подава в мрежата на енергоснабдителното дружество, или при превишаване на определена фотоволтаична мощност.

В областта „Използване на батерията“ за превключване въз основа на фотоволтаична мощност може да се конфигурира допълнително използването на свързана батерия. Настройките, направени тук, важат за всички превключвателни изходи, при които превключването е конфигурирано въз основа на фотоволтаичната мощност. Когато условията за включване са изпълнени, батерията може да се разреди от свързания потребител до настроеното SoC.

Информация за свързването на системата за управление на собственото потребление можете да намерите на Свързване на управление на собственото потребление.

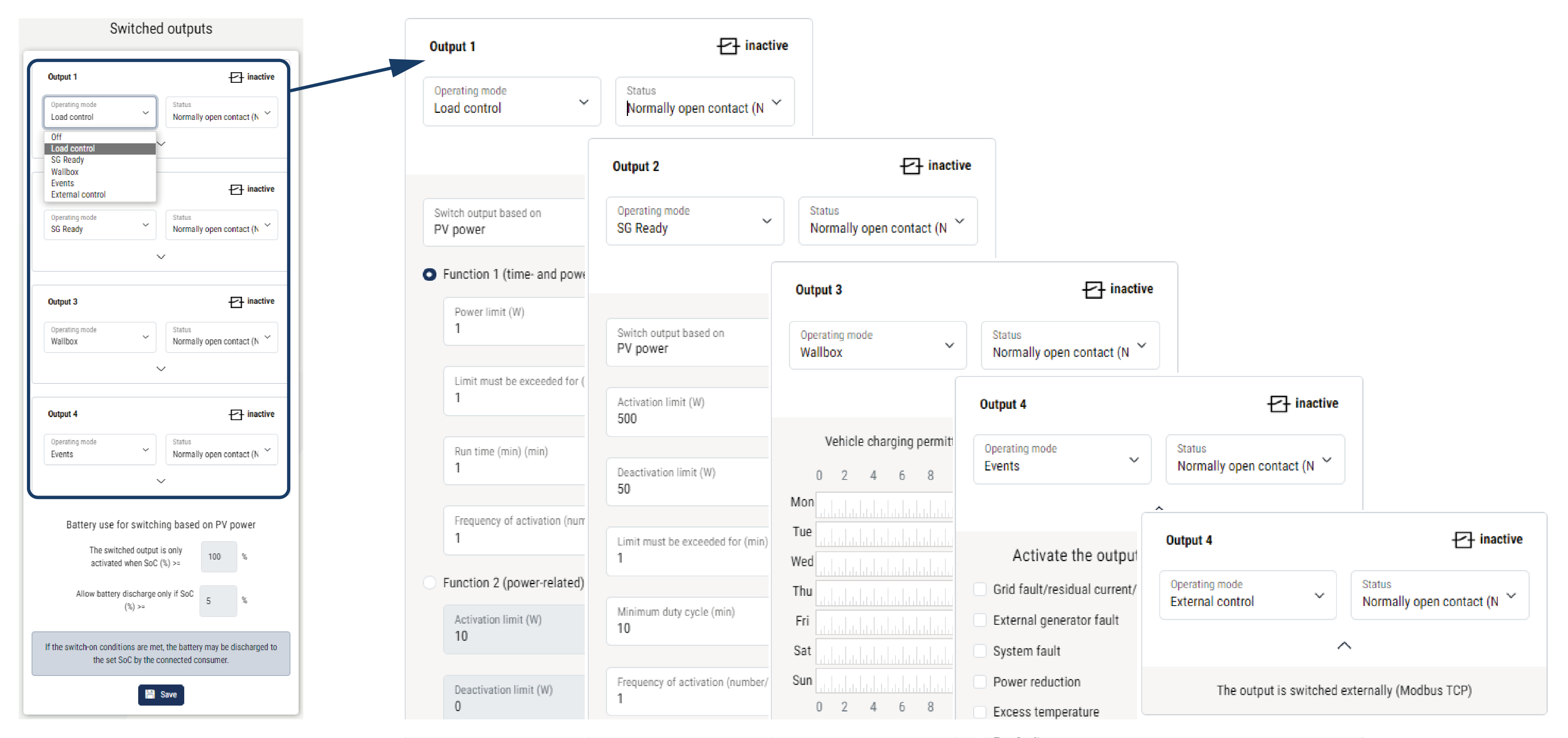

Конфигуриране на управлението на собственото потребление

  1. Отворете уеб сървъра.
  2. Отворете точката Сервизно меню > Изходи за превключване.
  3. В Конфигурация за изход x изберете режима на работа и състоянието на превключвателя.
  4. В Изход x:… конфигурирайте условията, например изходът превключва на базата на > PV мощност или излишък от мрежата.
  5. Ако е избрано Изход превключва въз основа на PV мощност , при желание може да се конфигурира използването на батерията за превключване въз основа на PV мощност. Тази настройка важи за всички превключвателни изходи, които трябва да се превключват в зависимост от PV мощността.
    Изходът за превключване се активира само, ако SoC [%] >=: Тук се посочва от какъв SoC може да се използва съответният изход за превключване и с това и батерията. Ако превключващите изходи трябва да се използват независимо от SoC на батерията, задайте стойността на 5 %. В този случай батерията винаги се използва. Ако трябва да остане резерв в батерията, задайте по-висока стойност или дори 100 %. В този случай зареждането на батерията има по-висок приоритет от използването на превключващия изход.
    Разрешаване на разрядване на батерията само ако SoC [%] >=: Ако изходът е активиран, батерията може да се използва. Тя се разрязва до въведеното тук SoC. Ако батерията не трябва да се използва, задайте стойността на 100 %.
  6. Запазете настройките.
  1. Конфигурацията е завършена.

Възможни режими на работа

Възможни състояния
