Pārslēgšanas izejas pārskats

Invertora spailēs X1401/X1402 ir pieejamas 4 digitālās komutācijas izejas ar 24 V / 100 mA slodzes jaudu katrā. Ar to palīdzību var vadīt esošās slodzes vai aktuatorus.

Turklāt var signalizēt par notikumiem. Notikuma ziņojuma gadījumā invertors var vadīt pie slēguma izejas pievienotu aktuatoru (brīdinājuma gaismas signāls, ziņojuma signāls, Smarthome sistēma) un tādējādi informēt par notikušo notikumu.

Šim nolūkam tīmekļa serverī var konfigurēt komutācijas izejas dažādiem darbības režīmiem. Atbilstošā komutācijas izeja tiek aktivizēta vai deaktivizēta, tiklīdz ir izpildīti konfigurētie nosacījumi.

Režīmos „Slodzes kontrole”, „SG Ready” un „Wallbox” var izvēlēties, uz kāda pamata jāaktivizē komutācijas izeja. Jūs varat izlemt, vai izeja jākomutē, pamatojoties uz pārpalikuma jaudu, kas tiek padota enerģijas piegādātāja tīklā, vai arī pārsniedzot noteiktu PV jaudu.

Sadaļā „Akumulatora izmantošana komutācijai, pamatojoties uz PV jaudu” var papildus konfigurēt pievienotā akumulatora izmantošanu. Šeit veiktie iestatījumi attiecas uz visām komutācijas izejām, kurām komutācija ir konfigurēta, pamatojoties uz PV jaudu. Ja ieslēgšanas nosacījumi ir izpildīti, pievienotais patērētājs drīkst izlādēt akumulatoru līdz iestatītajam SoC.

Informāciju par savas patēriņa kontroles pieslēgšanu atradīsiet Pieslēgums pašpatēriņa kontrolei.

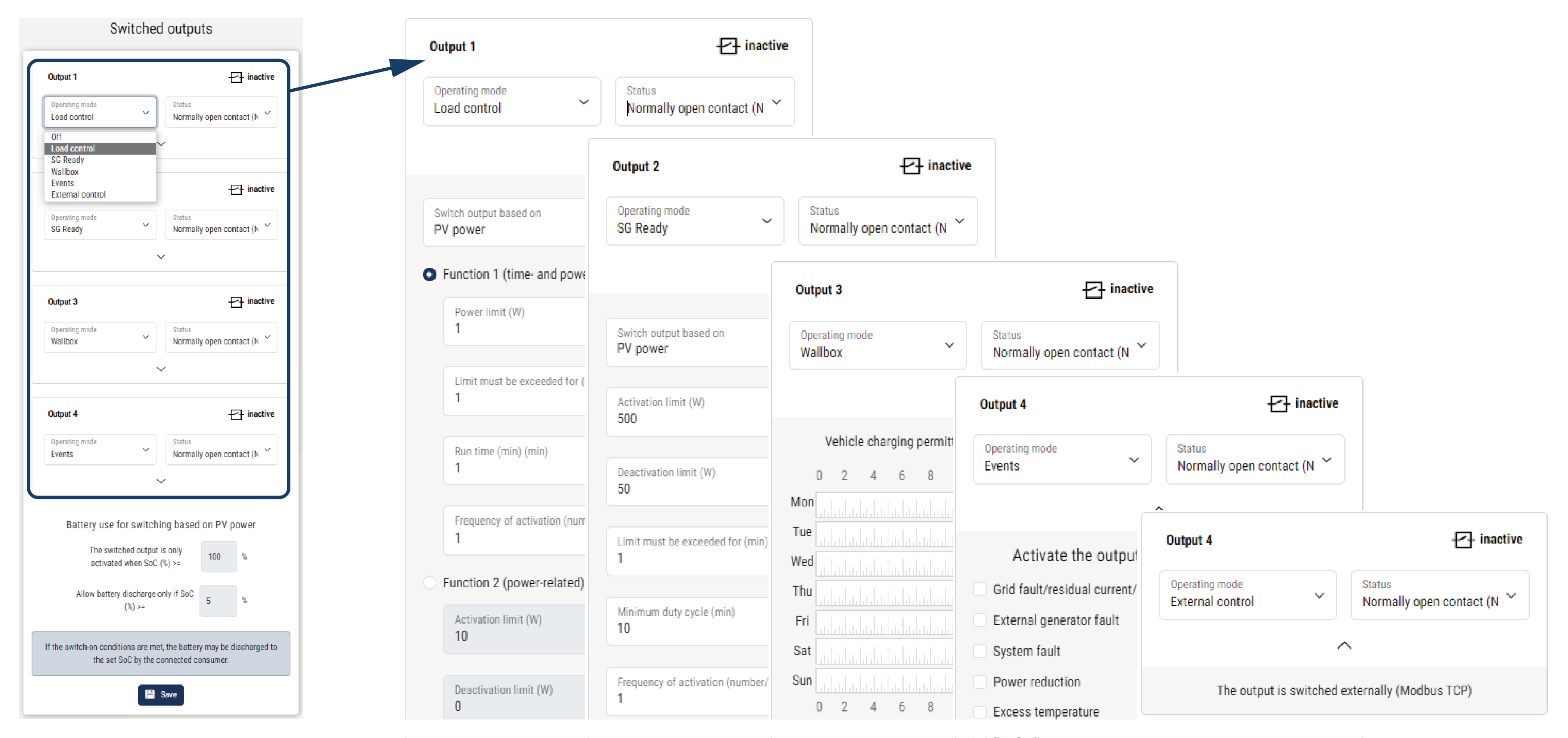

Pašpatēriņa kontroles konfigurēšana

  1. Atveriet tīmekļa serveri.
  2. Atveriet punktu Servisa izvēlne > Komutācijas izejas.
  3. Sadaļā Konfigurācija izejai x izvēlieties darbības režīmu un slēdža stāvokli.
  4. Sadaļā Izeja x:… konfigurējiet nosacījumus, piemēram, izvade komutē, pamatojoties uz > PV jaudu vai tīkla pārpalikumu.
  5. Ja ir izvēlēts Izvade komutē, pamatojoties uz PV jaudu , pēc vajadzības var konfigurēt akumulatora izmantošanu komutēšanai, pamatojoties uz PV jaudu. Šis iestatījums attiecas uz visām komutācijas izvadām, kuras jākomutē atkarībā no PV jaudas.
    Komutācijas izeja tiek aktivizēta tikai tad, ja SoC [%] >=: šeit tiek norādīts, no kāda SoC var izmantot attiecīgo komutācijas izeju un tādējādi arī bateriju. Ja komutācijas izejas ir jāizmanto neatkarīgi no akumulatora SoC, iestatiet vērtību 5 %. Šajā gadījumā akumulators vienmēr tiek izmantots. Ja akumulatorā ir jāpaliek rezerves, iestatiet augstāku vērtību vai pat 100 %. Šajā gadījumā akumulatora uzlāde ir prioritāra salīdzinājumā ar komutācijas izejas izmantošanu.
    Atļaut akumulatora izlādi tikai tad, ja SoC [%] >=: ja izeja ir aktivizēta, akumulatoru var izmantot. Tas tiek izlādēts līdz šeit ievadītajam SoC. Ja akumulatoru nevēlaties izmantot, iestatiet vērtību 100 %.
  6. Saglabājiet iestatījumus.
  1. Konfigurācija ir pabeigta.

Iespējamie darbības režīmi

Iespējamie stāvokļi
